結構簡介

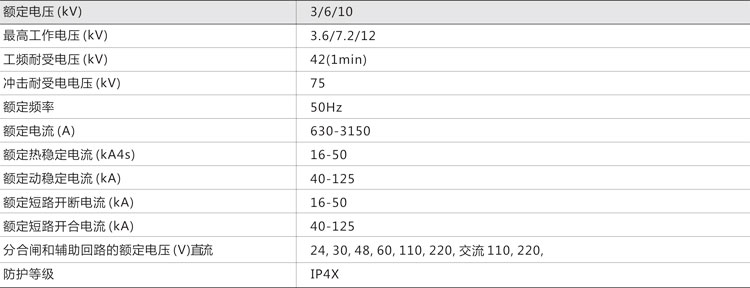

            開關設備按GB390 6-91中的鎧裝式金屬封閉開關設備而設計。整體是由柜體和中置式可抽出部件(即手車)兩大部分組成，見圖1。柜體分四個單獨的隔室，外殼防護等級為IP4X，各小室和斷路器門打開時防護等級為IP2X。具有架空進出線、電纜進出線及其它功能方

案，經排列、組合后能成為各種方案形式的配電裝置。本開關設備可以從正面進行安裝調試和維護，因此它可以背靠背組成雙重排列和靠墻安裝，提高開關設備的安全性、靈活性，減少了占地面積。

手車

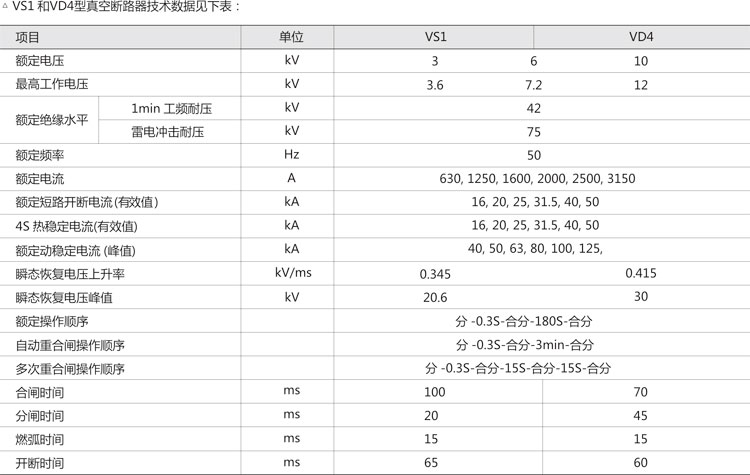

            手車骨架也采用薄鋼板以CNC機床加工后組裝而成。手車與柜體絕緣配合機械聯鎖安全、可靠、靈活。根據用途不同，手車分為斷路器手車、電壓互感器手車、計量手車、隔離手車。各類手車按模數，積木式變化，同規格手車可以百分之百自由互換。手車在柜體內有斷開 位置/ 試驗位置和工作位置，每一位置都分別有定位裝置，以保證聯鎖可靠，必須按聯鎖防誤操作程序進行操作。各種手車均采用蝸輪、蝸桿搖動推進，退出，其操作輕便、靈活，適合于各種值班人員操作。手車當需要移開柜體時，用一只專用轉運車，便可以方便取出，進行各種檢查、維護；而且采用中置式，整個小車體積小，檢查、維護都極方便。斷路器手車上裝有真空斷路器及其它輔助設備。當手車用轉運車運入柜體斷路器室時，便能可靠鎖定在斷開位置/ 試 驗位置；柜體位置顯示燈便顯示其所在位置。而且只有完全鎖定后，才以有搖動推進機構，將手車推向工作位置。手車到工作位置后，推進手柄即搖不動，其對應位置顯示其所在位置，手車的機械聯鎖能可靠保證手車只有在工作位置或試驗位置，斷路器才能進行合閘；手車只有在分閘狀態，斷路器才能移動。
